G801

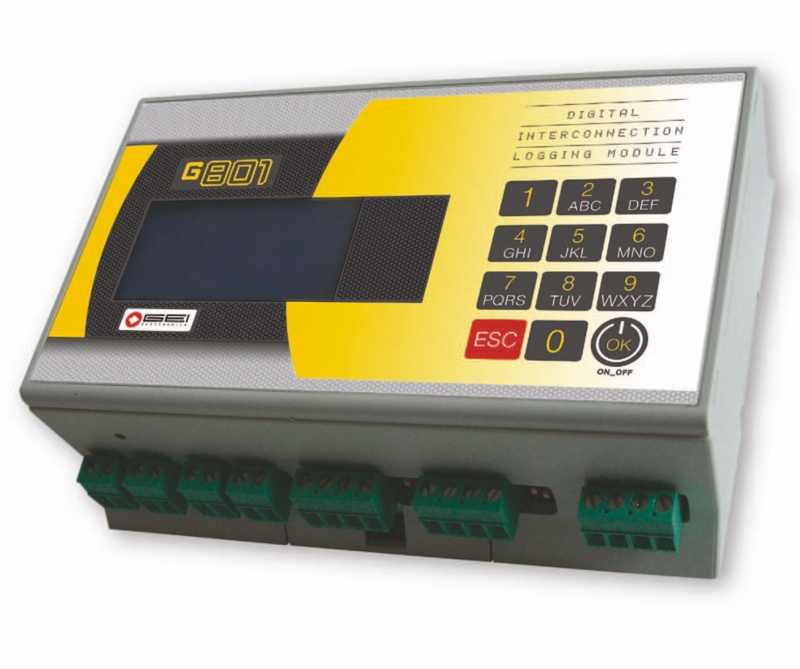

Даталоггер G801

G801 - это цифровой межсоединительный модуль регистрации данных и управления устройствами, разработанный для создания системы мониторинга. Отличительной особенностью G801 является возможность подключать и управлять несколькими устройствами одновременно, например, различными типами мультиплексоров или персонализированными системами измерения. Мультиплексоры обеспечивают электрический сигнал от инструментов к основному модулю. К каждому модулю может подключаться от 1 до 510 мультиплексоров, что в общей сложности соответствует 16 320 каналам. Каждому каналу соответствует двух- или четырехклемная колодка для электрического подключения датчика к мультиплексору. Встроенная батарея позволяет избежать необходимости внешнего подключения к сети. Благодаря технологии низкого поглощения энергии, гарантируемый средний срок службы G801 не менее одного года в базовой конфигурации Подключение к обычной электрической сети 110/220 VAC позволяет в полной мере использовать все преимущества системы. Данные можно также считывать напрямую с дисплея. Эта функция удобна при инсталляции или проверке системы.

G801 визуализирует веб-сервер, с помощью локальной сетевой связи или посредством Интернет. Вы сможете иметь доступ ко всем функциям даталоггера. Графический интерфейс, который открывается с помощью многих браузеров, а также с таких устройств как: планшет, смартфон или «смарт-ТВ», позволяет настроить и считывать данные даталоггера в простой и интуитивно понятной форме. Все конфигурации могут быть выполнены либо на месте, либо удаленно с помощью встроенного дисплея и двенадцати кнопочной клавиатуры, либо через веб-сервер. Все настройки и рабочие параметры сохраняются на SD-карте. Это даёт возможность быстро и легко заменять отдельные компоненты, а также делать резервные копии и восстанавливать повреждённые файлы. Функция восстановления сохраненных данных была разработана с учетом удобства и безопасности оператора. Модуль G801 отвечает этим условиям, сохраняя показания на SD карту и на USB карту резервного копирования. Следовательно, для восстановления данных, просто вытащите USB или SD-карту из даталоггера и вставьте их в устройство для чтения карт памяти или USB-порт вашего ПК. Модуль G801 также визуализирует внутренний FTP-сервер, таким образом становится возможным загрузить данные через локальную сеть или удаленно через Интернет. Модуль G801 также может быть сконфигурирован как FTP клиент для автоматической загрузки данных на FTP-сервер.

Для получения полной информации скачайте файл

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Источник питания: Батарея постоянного тока 12 Вольт. Дополнительно 110/220Вольт переменного тока или солнечная батарея
  • Питание от сети: 30 μA в режиме «stand by»
  • Рабочая температура: -20 +70 °C
  • Степень защиты оболочки: Зависит от типа бокса
  • Размеры: 159 x110 x 54 мм
  • Вес: прибл.500гр.
  • Цифровые локальные входы: 2 канала, триггер / счётчик импульсов / частота
  • Аналоговые локальные входы: 2 канала, 4-20mA / 0-3Vdc / 0-10Vdc
  • Цифровые локальные выходы: 2 Allarm, Relay contact max 24VAC/DC 3A, 2 static switch, 12V 0,3A
  • Порты: 1 Сетевой, 2 RS485 изолированный, 2 RS232, 1 Внешний радио модуль Dust Network
  • Пользовательский интерфейс: 128x64 LCD дисплей - 12 кнопочная клавиатура
  • Встроенные часы: 3V литиевая батарея TIMEKEEPER
  • Память: SD карта, карта памяти USB
  • Настройка периода замеров: 1/59мин 1/23часов 1/10дней
  • Способ чтения данных: на месте с помощью SD карты, на месте с помощью карты памяти USB, удалённое скачивание данных с помощью GPRS/UMTS, удалённое скачивание данных через сетевой кабель
  • Способ сетевой связи: Локальный веб-сервер с модулем дистанционного управления, локальный сервер FTP (FTP доступ к модулю), FTP клиент (автоматическая загрузка данных на FTP сервер)
  • Настройка периода скачивания данных: 1/59мин 1/23часов 1/10дней.
  • Количество сохраняемых данных: Более 2.000.000 в максимальной конфигурации
  • Частота чтения/записи данных: 1MHz
  • Резервирование данных: SD карта и карта памяти USB
  • Настройки создания резервной копии: 1/365дней
  • Метод работы:
Полная функциональность: Все функции системы доступны в любой момент. Среднее энергопотребление 60μА.
Малая мощность: Функции системы доступны в определённый период дня. Могут быть установлены ежедневные и ежечасные периоды.Энергопотребление в режиме «stand by» 30μA.
Сверхнизкое энергопотребление: Функции системы доступны только в момент чтения данных. Среднее энергопотребление 30μА.

ОСНАЩЁН:

  • Цифровыми входами
  • Аналоговыми входами
  • Выходным напряжением
  • Системой тревожной сигнализации
  • Двумя портами RS485
  • Двумя портами RS232
  • 1 радио интерфейсом
  • 1 сетевым портом
  • 1 слотом для SD карты
  • 1 USB коннектором
  • Графическим дисплеем и 12-ти кнопочной клавиатурой

ИНСТРУМЕНТЫ, СОВМЕСТИМЫЕ С МУЛЬТИПЛЕКСОРАМИ

  • Тензометры
  • Инклинометры и маятники
  • Пьезометры
  • Датчики напряжения
  • Щелемеры
  • Термисторы
  • Гидрологические инструменты
  • Метеорологические инструменты

ИНСТРУМЕНТЫ, СОВМЕСТИМЫЕ С ЛОКАЛЬНЫМИ КАНАЛАМИ

  • Импульсные плювиометры
  • Инструменты запуска аварийной сигнализации
  • Импульсное или цифровое гидрогеологическое оборудование
  • Импульсное или цифровое метеорологическое оборудование

ХАРАКТЕРИСТИКИ MUX

  • Источник питания: Батарея постоянного тока 12Вольт. Дополнительно 110/220Вольт переменного тока или солнечная батарея
  • Питание от сети: 30 μA в режиме «stand by». Ноль при использовании RS485
  • Рабочая температура: -20 +70 °C
  • Степень защиты оболочки: Зависит от типа бокса
  • Количество каналов MUX: 4+4, 8+8, 16+16
  • Размеры: 79/159/249x110x54 мм
  • Вес: 280/380/480 гр.
  • Тип измерения: V, mV/V, 4/20mA, VW, Pt100, NTC
  • № поддерживаемых мультиплексоров: До 256 для порта RS485, максимум 512
  • № поддерживаемых каналов: До 32 для MUX, макс. 16320
  • Разрешающая способность: 24 Бит V, mV/V, 4/20mA, Pt100, NTC 0.1Hz, VW
  • Напряжение питания: +20V, +12V, +/-12V, +5V
  • Тип связи: MUX RS485, Dust network

ХАРАКТЕРИСТИКИ MUMS

  • Тип измерений: Гравитация G, Геомагнетизм, Водомерная колонка, Атмосферное давление mBar, ток 4-20mA, напряжение 0-3.3V, 0-10V, точность измерения температуры 0,01°C
  • № поддерживаемых узлов: До 255 для порта RS485, макс. 510
  • № поддерживаемых MUMS: До 2 для порта RS485, макс. 4
  • Разрешающая способность:
16 Бит, Водомерная колонка, Ток, Напряжение, Температура
12 Бит, Гравитация, Геомагнетизм, местная температура
10 Бит, Атмосферное давление

  • Напряжение питания узлов: +12V
  • Тип связи между узлами: RS485
