ПЬЕЗОМЕТРЫ

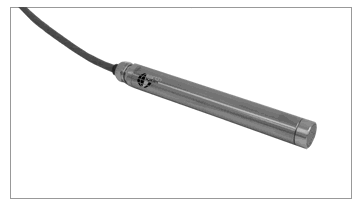

ЭЛЕКТРИЧЕСКИЙ ПЬЕЗОМЕТР

Электрический пьезометр находит широкое применение в пьезометрах типа Casagrande, в открытых трубах, в колодцах или непосредственно установленный в буровые скважины. Этот прибор предназначен для измерений уровня грунтовых вод и промежуточного давления.

Прибор состоит из корпуса цилиндрической формы из нержавеющей стали, проволочного тензометрического датчика давления и фильтра. Вода, поступающая через фильтр, подвергает напряжению металлическую диафрагму к которой приклеен тензометрический мост Витстона. Деформация тензометрического моста измеряется посредством изменений сопротивления, которое трансформируется преобразователем в электрический ток (4-20мА). Полученный сигнал обрабатывается даталоггером. Для длительных измерений надежность приборов является важным требованием. Поэтому необходимо выполнять периодическую очистку пьезометрической трубы и контролировать датчик давления, проверяя функциональность фильтра и проводя, так называемый, «нулевой тест».

Вентилируемый датчик давления оснащён вентилируемым чувствительным элементом, который обеспечивает автоматическую компенсацию изменений атмосферного давления. Таким образом, колебание атмосферного давления не влияет на результаты измерений уровня воды. Абсолютный же датчик, напротив, подвержен влиянию атмосферного давления, и поэтому используется только в полностью герметичных скважинах для измерений промежуточного давления.

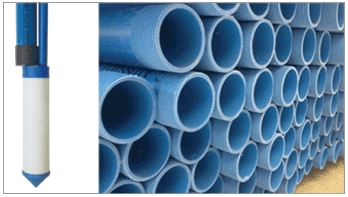

ПЬЕЗОМЕТРИЧЕСКАЯ ТРУБА

Знание пьезометрической отметки водоносных слоев и промежуточных давлений в насыщенных грунтах является чрезвычайно важным элементом для проверки стабильности всех строительных объектов, под которыми могут находиться водоносные слои грунта.

Эта информация может быть получена при помощи трубы из ПВХ, выполненной из ряда глухих труб и с микропрорезями, собранных друг с другом внутри разведочной скважины, получив тем самым пьезометр с открытой трубой. Эти трубы могут иметь разный диаметр и фильтр, в зависимости от типа применения.

Для измерения уровня грунтовых вод и промежуточного давления в грунтах с низкой проницаемостью или же в скалистых обычно используется пьезометр типа Casagrande, в котором фильтр, также называемый датчиком Casagrande, выполнен из полиэтилена, а верхний конец может иметь резьбовое соединение для размещения 2 труб на 1/2 ‘’ или одной трубы на 1’’ ½ и 1/2 ’’.

Технические характеристики трубы из ПВХ:

- Долговечность: химико-физические свойства использованного ПВХ и высокое качество гарантируют большую долговечность;

- Электрическая изолированность: он выполнен из синтетических материалов и не подвержен воздействию блуждающих подземных токов;

- Неподверженность коррозии: предлагает полную защиту от коррозии водоносных слоев, состав которых часто очень агрессивен;

- Гигиеничность: он производится в соответствии с санитарно-гигиеническими предписаниями Министерства здравоохранения для подачи питьевой воды.

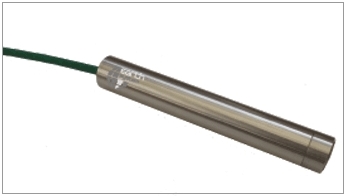

СТРУННЫЙ ПЬЕЗОМЕТР

Струнные пьезометры широко используются для измерения промежуточных давлений в грунтах или скальных породах, а также для измерения уровня грунтовых вод.
Этот датчик, обладающий высокой прочностью и долговечной надежностью, выполнен из цилиндрического корпуса из нержавеющей стали, внутри которого располагается струнный датчик абсолютного давления, гидравлическая камера и спеченный фильтр.

Давление, которое вода оказывает на датчик, выражается в деформации металлической диафрагмы. К ней прикреплен конец струны, которая колеблется с частотой, пропорциональной оказываемому на нее давлению. Деформация длины струны измеряется изменением колебания (Гц), используя для этого специальные измерительные блоки.

Выходной сигнал частоты датчика является нечувствительным к длине провода и к внешним электрическим помехам и является особенно стойким к наличию влаги на измерительных терминалах.

Для измерения тепловых изменений в датчик давления встроен термистор NTC на 3 K_ для коррекции возможного теплового отклонения.

ИЗМЕРИТЕЛИ УРОВНЯ ВОДЫ

Кабель для измерения уровня воды с двумя проводами и стержнем из материала Кевлар. Измерительная шкала - каждый сантиметр, звуковое и визуальное оповещение, ручка для регулировки чувствительности. Размер зонда 12 мм на 120-метровый кабель. Питание от батареи 9 Вольт. Кабели для измерения уровня воды от 30 до 250 м.

КРЫШКИ

Защитные крышки из металла/ПВХ, закрывающиеся на навесной замок.

КАМЕРА CASAGRANDE
