ТЕНЗОМЕТРЫ

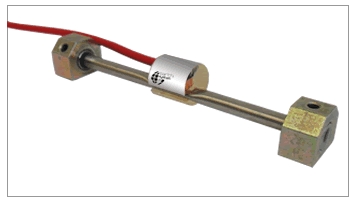

Струнный привариваемый тензометр является наиболее распространенным датчиком для измерения деформаций в металлических конструкциях, на которые устанавливается. Данный прибор обеспечивает точность и стабильность в течение долгого времени. Длина провода не влияет на частоту сигнала. В корпус прибора встроен термочувствительный резистор для измерения температуры. Принцип работы струнного датчика заключается в следующем: стальная проволока натянута между 2 концевыми блоками, прикрепленными к поверхности исследуемой конструкции. При деформации конструкции изменяется натяжение стальной проволоки и, соответственно, резонансная частота. Возбуждая струну электрическим импульсом, внутренняя электромагнитная катушка измеряет резонансную частоту и, следовательно, ее натяжение, таким образом, измеряя деформацию конструкции. Основные области применения струнных тензометров - измерение деформации туннельных дуг, стальных опор и арматурного железа фундаментных свай и диафрагм.

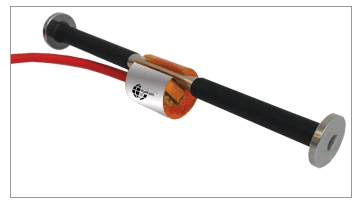

Струнный тензометр для заливки в бетон является наиболее распространенным датчиком для измерения деформаций в бетонных конструкциях. Данный прибор обеспечивает точность и стабильность в течение долгого времени. Сигнал частоты делает его нечувствительным по отношению к длине провода. В корпус прибора встроен термочувствительный резистор для измерения температуры. Принцип работы струны заключается в следующем: стальная проволока натянута между 2 концевыми блоками, прикрепленными к поверхности изучаемой конструкции. При деформации конструкции изменяется натяжение стальной проволоки и, соответственно, резонансная частота. Возбуждая колебания струны электрическим импульсом, внутренняя электромагнитная катушка измеряет резонансную частоту и, следовательно, ее натяжение, получая измерение деформации конструкции. Находит свое применение в измерении деформаций облицовочного бетона и обратного свода туннельной дуги, бетона фундаментных свай и перемычек.

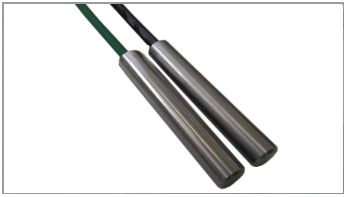

Контроль температуры осуществляется использованием двух типов датчиков: термочувствительный резистор NTC или термосопротивления РТ 100. Чувствительная к тепловым изменениям часть находится внутри колбы из нержавеющей стали с полимерным покрытием.

Эти датчики широко используются для наблюдения за температурами строительных материалов, скал, грунтов, жидкостей и воздуха.

В измерении термочувствительным резистором/термосопротивлением используется изменение электрического сопротивления материала при изменении температуры. Разница между двумя датчиками заключается в материале, из которого они изготовлены. Термочувствительный резистор выполнен из полупроводникового материала, термосопротивление же изготовлено из металлического проводника (например, платинового). В измерении температуры термосопротивление обладает более высокой степенью точности по сравнению с термочувствительным резистором.

NTC (Negative Temperature Coefficient, отрицательный температурный коэффициент) - это датчик, выполненный из полупроводников, изготовленных из оксидов металлов (железо, кобальт и никель). В термочувствительном резисторе NTC сопротивление датчика уменьшается при увеличении температуры по снижающейся экспоненциальной кривой.

РТ100 (Platinum resistance thermometers, платиновый термометр сопротивления) - это датчик, измеряющий сопротивление платинового элемента. Принцип работы термосопротивлений основывается на изменении значения сопротивления металла при изменении температуры, которой он подвергается. Pt в чистом состоянии гарантирует линейное отношение сопротивление/температура, следовательно, она может легко использоваться в измерительных системах. Наиболее распространенный тип имеет сопротивление в 100 Ом при 0°C и 138,4 Ом при 100°C.
